Программа "Обмотка ЭМ 4.2"

Программа "Обмотка ЭМ 4.2" ("Обмотки электрических машин") — предназначена для автоматизации расчёта, графического построения (визуализации) и печати развёрнутых схем обмоток электрических машин, входит в состав программного комплекса "Ремонт ЭМ".

Программа создана на основе анализа общих подходов к построению развёрнутых схем обмоток, изложенных в специализированной технической и справочной литературе.

"Обмотка ЭМ 4.2" позволяет выполнять построение следующих типов обмоток:

• однослойных петлевых обмоток;
• двухслойных петлевых обмоток;
• однослойных концентрических (двухплоскостных) обмоток;
• однослойных концентрических "вразвалку" (трёхплоскостных) обмоток;
• обмоток с целым числом q (числом пазов, приходящихся на полюс и фазу);
• двухслойных петлевых обмоток с дробным числом q > 1;
• обмоток с числом параллельных ветвей а = 1 … 4;
• обмоток с чётным числом пазов z = 10 … 300;
• обмоток с чётным числом полюсов 2p = 2 … 24.

В качестве исходных данных для расчёта схем обмоток используются:

• тип обмотки;
• число слоёв обмотки;
• число полюсов (2р);
• число параллельных ветвей (a);
• число пазов (z).

Ввод исходных данных сопровождается контролем на корректность, для предотвращения построения обмоток, не отвечающих требованиям симметричности и технологичности.

Программа "Обмотка ЭМ 4.2" выполняет:

• расчёт обмоточных данных (число пазов, приходящихся на полюс и фазу, шаг по пазам, сдвиг по пазам, коэффициент укорочения, число катушечных групп);

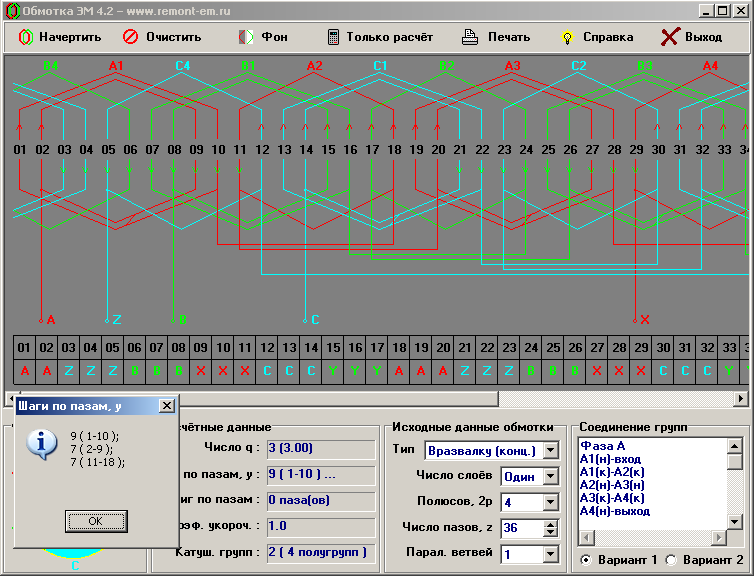

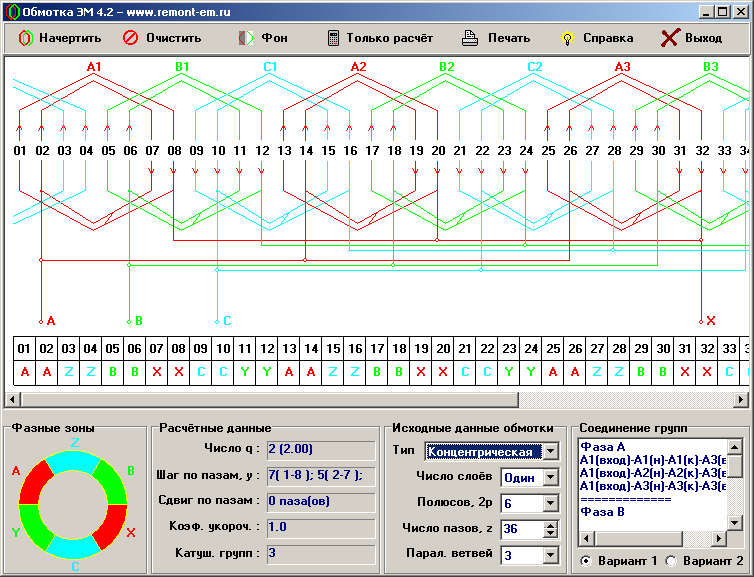

• графические построения обмоток в виде развёрнутых схем;
• представление расположения проводников обмотки по пазам;
• печать развёрнутых схем обмоток в цветном и чёрно-белом режимах с масштабированием.

Программа "Обмотка ЭМ" может использоваться для построения развёрнутых схем обмоток при ремонте и проектировании асинхронных электродвигателей, синхронных электрических машин и генераторов.

Использование программы автоматизированных расчётов и построений развёрнутых схем обмоток электрических машин в технологическом процессе ремонта электродвигателей вносит вклад в решение задачи комплексной автоматизации электроремонтного производства, а также способствует повышению эффективности и оперативности ремонтных работ, способствует облегчению труда технических специалистов занятых обмоточными работами.
