Программа "Справочник АД 3.2"
"Справочник асинхронных двигателей"

Скачать описание программы "Справочник АД 3.2" - программы справочника обмоточных и каталожных данных широкого ряда серий асинхронных двигателей: 4А, 4АС, 4АН, 4АР, АО2, АОЛ2, А2, АОC2, АОП2, АОТ2, А, АО, АОC, AC, АОП, АП, АОТ, АИР, АИС, АИРР, MTF, MTKF, MTH, MTKH, MTKM, MTF, MTH, MTM, обмоточные данные импортных двигателей, 5A, АИР, 5Аcen, АИС, 6А, 5АС, АИРС, ВА, ВАО, ВАО2

Потребность в повышении эффективности электроремонтного производства в целом и информационного обеспечения в частности определила необходимость создания специальной автоматизированной поисково-справочной системы обеспечения техническими данными "Справочник асинхронных двигателей" ("Справочник АД").

Программа "Справочник АД 3.2" - специализированная компьютерная программа, основанная на работе с созданной базой данных, предназначенная для автоматизации процесса поиска и предоставления справочных технических материалов, требующихся в повседневной работе специалистов, занятых ремонтом и модернизацией электродвигателей. Программа является автономным приложением и, в тоже время, составной частью комплекса программ "Ремонт ЭМ".

Основные характеристики программы "Справочник АД 3.2":

  • база данных программы содержит сведения по обмоточным данным асинхронных электродвигателей следующих серий: 4A, 4AC, 4AH, 4AP, А, А2, AC, MTF, MTH, MTKF, MTKH, MTKM, MTM, АИР, АИРР, АИС, АО, АО2, АОC, АОC2, АОЛ2, АОП, АОП2, АОТ, АОТ2, АП, импортные серии электродвигателей;
  • база данных программы содержит общие каталожные сведения и энергетические характеристики по следующим сериям асинхронных электродвигателей: А3, А4, АИРМ, АИРС, ВА, ВАО, ВАО2, ДА304, ДАНСО, 5A, 5АС, 5А Cenelec, 6А Cenelec;
  • общий объём базы двигателей - 2969 двигатель;
  • возможность выполнять расширенный поиск по базе данных асинхронных двигателей. Задаётся произвольный объём исходной информации: серия двигателя, габарит, число полюсов 2р, напряжение U, номинальная мощность P2. Результаты поиска представляются в виде списка электродвигателей удовлетворяющих условиям поиска;
  • дополнительная справочная информация, к которой относятся: существующая структура обозначений электродвигателей, информация о заводах-изготовителях, конструктивные особенности, области применения электродвигателей, конструкция изоляции, применение и варианты замены изоляционных, лакокрасочных материалов, проводов);
  • графическое изображение форм пазов с обозначениями;
  • представление шкал мощностей серий электродвигателей;
  • предварительный просмотр и печать отчётов, содержащих справочную информацию о найденных обмоточных и каталожных данных асинхронных двигателей.

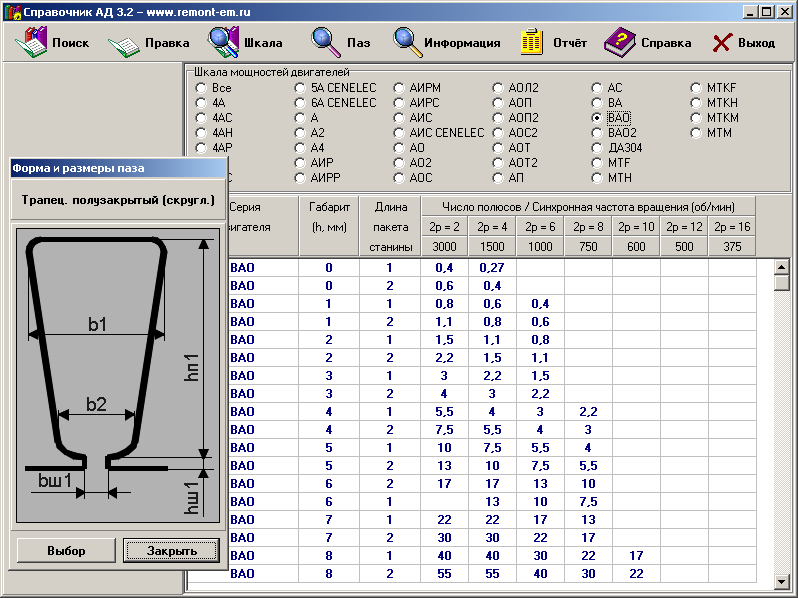

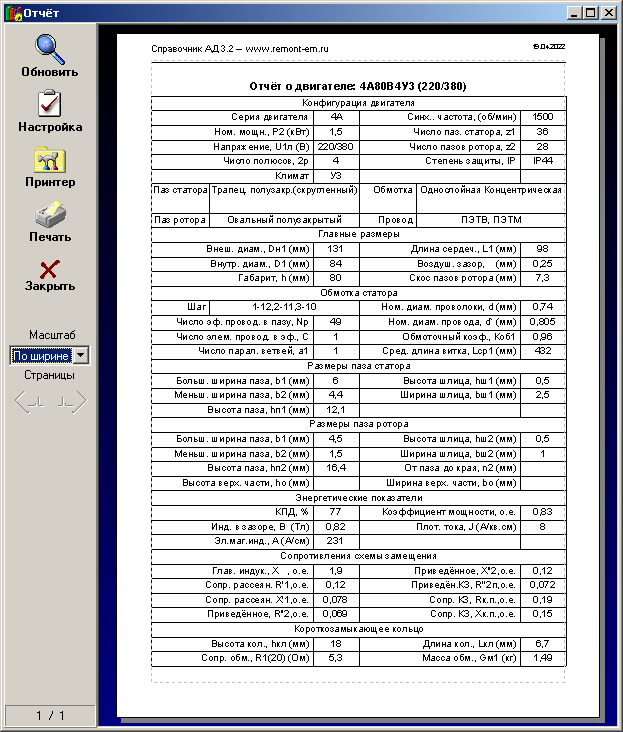

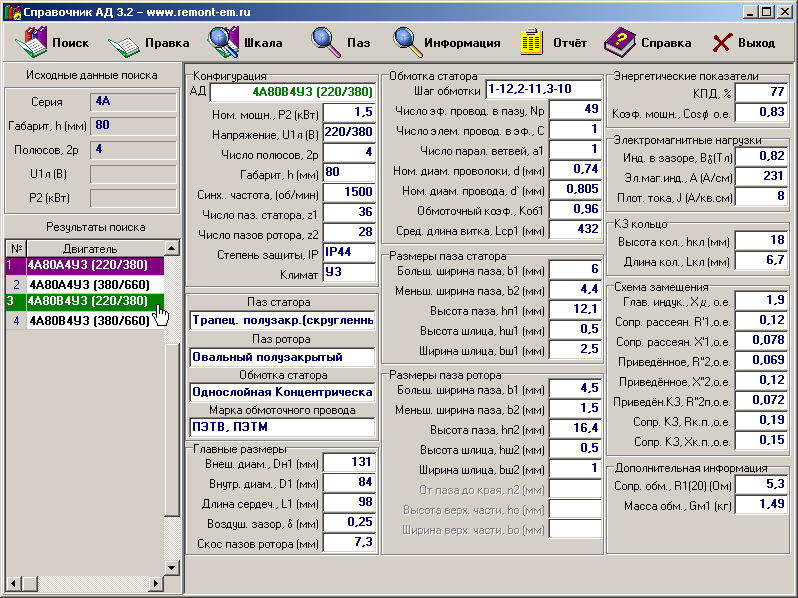

Скриншот окна программы "Справочник АД 3.2": выбор условий поиска каталожных и обмоточных данных асинхронных двигателей Скриншот окна программы "Справочник АД 3.2": результат поиска, найдено 4 двигателя Скриншот окна программы "Справочник АД 3.2": форма отчёта о найденном двигателе Скриншот окна программы "Справочник АД 3.2": окно дополнительных справочных материалов Скриншот окна программы "Справочник АД 3.2": окно шкалы мощностей, форм и размеров пазов

При создании поисково-справочной системы использовались справочные и технические материалы, рекомендованные для применения в электроремонтном производстве. В связи с тем, что изначально справочные данные о двигателях разрознены по объёму и структуре обозначений, в программе содержатся данные с разным объёмом полезной информации. В частности:

Серия 1
(4А)
2
(А, АО)
3
(АИР,МТ)
4
(5A, 6A)
5
(ВАО)
Общие данные
+ + + + +
Главные размеры
+ + +   +
Размеры паза статора
+ +     +
Размеры паза ротора
+ +
Параметры обмотки статора
+ + +
Параметры обмотки ротора
+ + +
КПД, Cos f
+ +   + +
Кратности моментов, токов
+ +   +
Параметры схемы замещения
+
Установочные размеры
      +

где,

1 - асинхронные электродвигатели серий: 4А, 4АС, 4АН, 4АР;

2 - асинхронные электродвигатели серий: АО2, АОЛ2, А2, АОC2, АОП2, АОТ2, А, АО, АОC, AC, АОП, АП, АОТ;

3 - асинхронные электродвигатели серий: АИР, АИС, АИРР, MTF, MTKF, MTH, MTKH, MTKM, MTF, MTH, MTM, импортные;

4 - асинхронные электродвигатели серий: 5A, АИР, 5Аcen, АИС, 6А, 5АС, АИРС, ВА;

5 - асинхронные электродвигатели серий: ВАО, ВАО2.

В поисково-справочной системе "Справочник АД 3.2" реализована возможность самостоятельного создания пользовательской базы обмоточных данных двигателей. Программа может быть полезна не только для специалистов, занимающихся капитальным ремонтом и модернизацией асинхронных электродвигателей, но и для инженерно-технических работников, занятых эксплуатацией двигателей.

Отличительной особенностью поисково-справочной системы является значительный объём содержащейся полезной информации, расширенные возможности поиска, представления и печати информации.

Использование поисково-справочной системы в технологическом процессе ремонта электродвигателей вносит существенный вклад в решение задачи комплексной автоматизации, а также способствует укреплению технико-информационной оснащённости производства, повышению качества и оперативности ремонтных работ.

Подробно функциональные характеристиками программы представлены в полном описании программы "Справочник АД 3.2" (скачать, pdf, 0.6 МБ) .

Информация о приобретении программы будет вам выслана после заполнения заявки на сайте.
